CQWeb オリジナル製品販売コーナー

field_ant MK-2用 ハイパワー (デジタル通信 連続100W) 対応同軸コンデンサ

MLA Coax

CQWeb SHOPでは、field_ant が発売している Magnetic Loop Antenna MK-2用の
ハイパワー (デジタル通信 連続100W) 対応同軸コンデンサの期間限定の配布

field_ant製の同軸コンデンサは 10D2V を使用しておりSSBやCWなどの
間欠使用では100Wでも問題ありませんがデジタル通信(RTTY,SSTV,JT65A,PSKなど)では
30Wが連続使用の限界のようで、50Wも入れると同軸の耐圧限界に達し熱を持って
容量が変化して共振点が明後日の方向にいってしまい(SWR高)使い物になりません。

そこで耐電力を向上させた 12D−SFA版で同軸コンデンサを製作し配布致します。
MLA独自の仕様を満たすため試作を繰り返し、ようやく配布できるものが完成しました。
端子間距離・アース線と絶縁体との距離、銅(芯)線とアース線と絶縁体との間隔など
実験と試作を繰り返し、デジタル通信の100W連続送信可能なものに仕上がりました。

MLA Coax 1本ずつ精密に計測して制作。

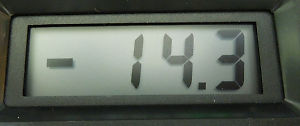

 0.1pFを計れる高精度測定器使用。

この手の同軸コンデンサは簡易に製作すると高周波スパークを起こし
絶縁体が破壊され同軸が一瞬で熔解します。同軸コンデンサには数キロボルト以上の
高い高周波電圧が掛かるので、製作には計算の他にノウハウとMLAの制作経験が必要です。

同軸と接続端子とは純銅線で接続し抵抗を極力少なくなるようにしています。
※ 1本 1,500円 (周波数に関係なく) + 送料(レターパック)

* 本製品は、field_ant とは何ら関係ありません。
* 受注生産の製品のためご注文後のキャンセルは承れません。
* 本品は注文後の1本ずつ手作り品のため即納はできません。
* MLAはQが高いので調整はアンテナアナライザーがあると便利です。
* サポート等はおこなっておりません。全て自己責任でご利用ください。

field_ant MK-2 コモンモード対策強化パッチンコアセット

TDKコア

field_ant製の MK-2 には給電部近くにトロイダルコアが一つ付属していますが、
パッチンコアを追加することにより更に安定したコモンモード対策が可能となります。
商品は、TDK製の ZCAT2035-0930 3個と外れ防止の結束バンド3本のセットとなります。
SWRが安定しない、周りの影響を受けやすいなどの不安から解消されると共に、
TVI,BCIそれにノイズの混入防止にも効果が期待できます。

1セット(3個)でも効果が期待できますが、より効果が期待できる2セット(6個のパッチンコア)の使用をお勧めいたします。

IC-275, IC-575, IC-375 のランプをLED化

LED

アイコムでは既にサポート外とされているIC−*75シリーズのランプ切れでお困りの方に、
LED化をお勧めいたします。

この機種のランプ交換は配線と構造上なかなか難しいので苦労されている方が多いと聞いています。
そこで専門職人によるLED化のお手伝いをさせて頂きます。

工賃 5,000円 + 部品代4個(LED+抵抗)

黄色の拡散ゴムは1個50円。劣化していることが多いので、これも同時に交換をお勧めします
また、ご希望によりLED色をブルーやレッド、ほかの色にすることも可能です。

本体到着後1週間前後のお時間を頂きます。ご返送の送料は着払いとさせて頂きます。

ご注文方法

お問い合わせフォームからお願い致します。
